Латунь ЛЖМЦ59-1-1: характеристики и применение марганцевой латуни
Латунь ЛЖМЦ59-1-1 представляет собой специальный медно-цинковый сплав с добавлением железа и марганца, что обеспечивает его уникальные эксплуатационные характеристики. Этот материал, также известный как марганцевая латунь, демонстрирует превосходные антифрикционные свойства и высокую устойчивость к коррозионным процессам, что делает его незаменимым для использования в ответственных узлах трения и механизмах, работающих в агрессивных средах.
Расшифровка марки ЛЖМЦ59-1-1
Маркировка данного сплава имеет следующую расшифровку:
- Л - латунь (медно-цинковый сплав)
- Ж - содержит железо как легирующий элемент
- М - содержит марганец как легирующий элемент
- Ц - цинк входит в основной состав
- 59 - среднее содержание меди составляет около 59%
- 1 - номинальное содержание железа около 1%
- 1 - номинальное содержание марганца около 1%

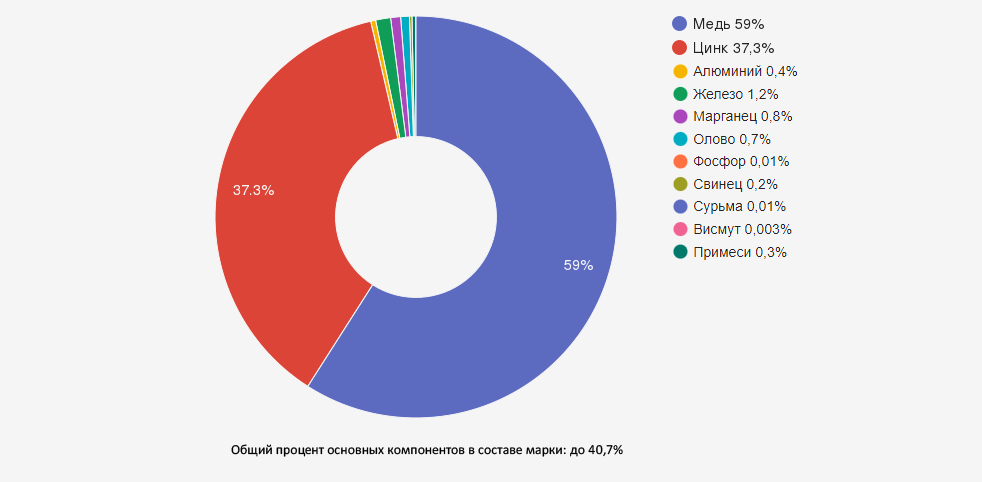

Химический состав латуни ЛЖМЦ59-1-1
Сплав ЛЖМЦ59-1-1 производится в соответствии с ГОСТ 15527-2004, который регламентирует следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | 57,0-60,0 | Основной компонент, определяет базовые свойства сплава |
| Железо (Fe) | 0,6-1,2 | Повышает механическую прочность и антифрикционные свойства |
| Марганец (Mn) | 0,5-0,8 | Улучшает коррозионную стойкость, особенно в морской воде |
| Алюминий (Al) | 0,1-0,4 | Улучшает литейные свойства и прочностные характеристики |
| Олово (Sn) | 0,3-0,7 | Повышает антикоррозионные свойства и сопротивление износу |
| Свинец (Pb) | до 0,2 | Улучшает обрабатываемость резанием |
| Фосфор (P) | до 0,01 | Действует как раскислитель при производстве |
| Сурьма (Sb) | до 0,01 | Примесь, строго контролируется |
| Висмут (Bi) | до 0,003 | Примесь, строго контролируется |
| Цинк (Zn) | Остальное | Второй основной компонент, определяет пластичность |
Суммарное содержание прочих элементов и примесей в сплаве не должно превышать 0,3%, что гарантирует стабильность его технических характеристик.
Механические свойства латуни ЛЖМЦ59-1-1
Латунь ЛЖМЦ59-1-1 обладает комплексом высоких механических характеристик, что определяет её востребованность в различных отраслях промышленности:
| Параметр | Значение |
|---|---|
| Предел прочности при растяжении (σв), МПа | 400-450 |
| Предел текучести (σт), МПа | 170-200 |
| Относительное удлинение (δ), % | 15-25 |
| Твердость по Бринеллю, НВ | 100-120 |
| Плотность, г/см³ | 8,4-8,5 |
| Температура плавления, °C | 895-910 |
Технологические свойства и особенности обработки
Марганцевая латунь ЛЖМЦ59-1-1 характеризуется превосходными технологическими свойствами, что значительно расширяет возможности её промышленного применения:
- Отличная обрабатываемость давлением в горячем состоянии (прессование, штамповка, ковка)
- Хорошая обрабатываемость давлением в холодном состоянии (прокатка, волочение)
- Удовлетворительная обрабатываемость резанием
- Высокие антифрикционные характеристики, обеспечивающие низкий коэффициент трения
- Повышенная коррозионная стойкость в различных средах, включая морскую воду
- Способность сохранять механические свойства при повышенных температурах
- Высокая износостойкость при работе в условиях трения скольжения
Особенности сварки и пайки
При необходимости соединения деталей из латуни ЛЖМЦ59-1-1 рекомендуется использовать следующие технологии:
- Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокую прочность и герметичность шва. Рекомендуется применение припоев на основе меди с добавлением серебра или фосфора.
- Аргонодуговая сварка - возможно применение с предварительным и последующим подогревом материала для предотвращения образования трещин.
- Газовая сварка - используется реже из-за риска выгорания цинка и ухудшения механических свойств сварного соединения.
Формы поставки латуни ЛЖМЦ59-1-1
Компания "ОборонСпецСплав" поставляет латунь ЛЖМЦ59-1-1 в различных формах в соответствии с ГОСТ 15527-2004:
- Листы и полосы - толщиной от 0,5 до 10 мм, шириной до 1500 мм
- Прутки - круглого, квадратного и шестигранного сечения диаметром от 3 до 150 мм
- Трубы - круглого сечения с наружным диаметром от 5 до 100 мм и толщиной стенки от 0,5 до 10 мм
- Проволока - диаметром от 0,1 до 10 мм в мотках и на катушках
- Чушки - для последующей переплавки и изготовления литых деталей
Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются сертификатами соответствия.
Области применения латуни ЛЖМЦ59-1-1
Благодаря своим уникальным характеристикам, латунь ЛЖМЦ59-1-1 нашла широкое применение в различных отраслях промышленности:
Машиностроение
- Подшипники скольжения и вкладыши для высоконагруженных узлов
- Втулки, работающие в условиях повышенного трения
- Детали зубчатых передач
- Шестерни и червячные колеса
- Синхронизаторы в коробках передач
Судостроение и морская техника
- Судовая арматура, работающая в контакте с морской водой
- Детали гребных винтов
- Компоненты судовых двигателей и насосов
- Элементы охлаждающих систем морских судов
Авиационная промышленность
- Компоненты гидравлических систем
- Детали топливных систем
- Элементы механизации крыла
- Узлы шасси
Общее машиностроение и приборостроение
- Ответственные детали приборов и механизмов
- Компоненты измерительной аппаратуры
- Детали клапанов и запорной арматуры
- Мембраны и сильфоны
Преимущества и недостатки латуни ЛЖМЦ59-1-1
Преимущества:
- Высокая коррозионная стойкость в различных средах, включая морскую воду
- Превосходные антифрикционные свойства, обеспечивающие длительный срок службы деталей трения
- Хорошая обрабатываемость различными методами, что упрощает изготовление сложных деталей
- Высокая износостойкость и сопротивление усталостному разрушению
- Способность работать при повышенных температурах без потери механических свойств
- Стабильность размеров деталей в процессе эксплуатации
Недостатки:
- Относительно высокая стоимость по сравнению с простыми латунями
- Сложность сварки из-за риска выгорания цинка и образования пор
- Потребность в строгом соблюдении технологических режимов при обработке
- Ограниченная прочность при высоких температурах
Аналоги латуни ЛЖМЦ59-1-1
При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:
| Марка | Страна | Особенности и отличия |
|---|---|---|
| ЛМцЖ 52-2-1 | Россия | Содержит меньше меди, более экономичный вариант |
| CuZn40Mn1Fe1 | Европа (EN) | Близкий по составу европейский аналог |
| C67300 | США (ASTM) | Американский аналог с близкими антифрикционными свойствами |
| JIS H3100 C6782 | Япония | Японский аналог с повышенным содержанием марганца |
При замене латуни ЛЖМЦ59-1-1 на аналоги необходимо учитывать различия в составе и свойствах, которые могут повлиять на эксплуатационные характеристики изделия.
Вопросы и ответы о латуни ЛЖМЦ59-1-1
Можно ли использовать латунь ЛЖМЦ59-1-1 для деталей, контактирующих с пищевыми продуктами?
Использование латуни ЛЖМЦ59-1-1 для контакта с пищевыми продуктами не рекомендуется из-за содержания в её составе потенциально опасных элементов, таких как свинец. Для пищевой промышленности следует использовать специальные пищевые бронзы или нержавеющие стали.
Каков срок службы подшипников из латуни ЛЖМЦ59-1-1?
Срок службы подшипников из латуни ЛЖМЦ59-1-1 зависит от условий эксплуатации, нагрузок и качества смазки. При правильном проектировании и эксплуатации подшипники могут работать 5-10 лет и более. При работе в морской воде или агрессивных средах срок службы может превышать аналогичные изделия из других материалов в 1,5-2 раза.
Требуется ли термическая обработка изделий из латуни ЛЖМЦ59-1-1?
Изделия из латуни ЛЖМЦ59-1-1 обычно не требуют сложной термической обработки. Однако для снятия внутренних напряжений после холодной деформации рекомендуется отжиг при температуре 550-650°C с последующим охлаждением на воздухе. Для повышения механических свойств может применяться закалка с 700-750°C в воду.
Совместима ли латунь ЛЖМЦ59-1-1 с алюминиевыми сплавами в узлах трения?
Латунь ЛЖМЦ59-1-1 хорошо совместима с алюминиевыми сплавами в узлах трения при условии правильного подбора смазочных материалов. Такая пара трения обеспечивает низкий коэффициент трения и минимальный износ. Однако следует избегать электрохимического контакта этих материалов во влажной среде из-за риска возникновения гальванической коррозии.
Можно ли полировать изделия из латуни ЛЖМЦ59-1-1 до зеркального блеска?
Да, латунь ЛЖМЦ59-1-1 хорошо поддается полировке до высокой степени блеска. Для достижения зеркальной поверхности рекомендуется последовательная обработка абразивными материалами с уменьшающейся зернистостью, завершающаяся полировкой специальными пастами. Для сохранения блеска в атмосферных условиях рекомендуется защитное лаковое покрытие.
Заключение
Латунь ЛЖМЦ59-1-1 представляет собой высокотехнологичный материал с уникальным сочетанием механических, технологических и эксплуатационных характеристик. Благодаря легированию железом и марганцем этот сплав демонстрирует превосходные антифрикционные свойства и высокую коррозионную стойкость, что делает его незаменимым для изготовления ответственных деталей в машиностроении, судостроении и авиационной промышленности.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛЖМЦ59-1-1, изготовленных в строгом соответствии с ГОСТ 15527-2004. Наши специалисты готовы проконсультировать вас по вопросам выбора оптимальных материалов для ваших конкретных задач и обеспечить поставку продукции высочайшего качества.
Данная статья подготовлена на основе материалов ГОСТ 15527-2004 и практического опыта сотрудников компании "ОборонСпецСплав" в области металлообработки и применения цветных металлов в различных отраслях промышленности.
